一、輸電線路導線舞動監測系統功能
1、數據采集
（1）采集導地線運動姿態、氣象參數。
（2）獲取舞動監測終端單點定位位置信息。
（3）獲取導地線溫度。
（4）電源電壓、工作溫度、太陽能板。

2、數據處理
舞動監測終端具備邊緣計算能力，具備下列數據處理功能：
（1）分析功能
對采集數據進行預處理，自動識別并剔除干擾數據。
（2）計算功能
得出舞動軌跡、舞動幅值、舞動橢圓傾斜角、舞動頻率等數據。
3、數據輸出
輸出的信息包括舞動波形、舞動幅值、垂直舞動幅值、水平舞動幅值、橢圓傾斜角、舞動頻率、氣象參數，以及電源電壓、工作溫度等數據。4、數據通信
數據通信、信息安全及應用層數據傳輸規約滿足 Q/GDW 1242 的相關要求。
5、遠程維護
系統具備狀態自檢、自診斷和自恢復。

二、輸電線路導線舞動監測系統-終端功能

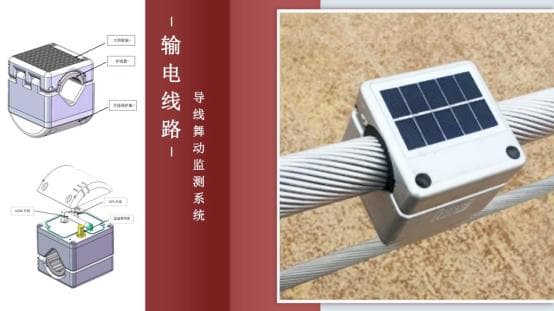

輸電線路舞動監測終端安裝于被監測導線上，主要由電源系統、主控單元、IMU 慣性測量單元和 Lora 射頻通信單元組成。

1、主要技術特點
（1）先進的智能算法，準確高效地還原實際導線舞動特征。
（2）超低功耗設計，無光工作時間大于 40 天。
（3）太陽能+蓄電池供電，結構緊湊，體積小，重量輕，便于安裝。
（4）可適配不同電壓等級不同導線型號。
（5）具備防雨、防潮、防腐蝕、抗振、防雷、防電磁干擾等性能。符合國家標準《GB/T 35697-2017 架空輸電線路在線監測裝置通用技術規范》。
（6）符合標準《Q/GDW 10555-2016 輸電線路舞動監測裝置技術規范》。

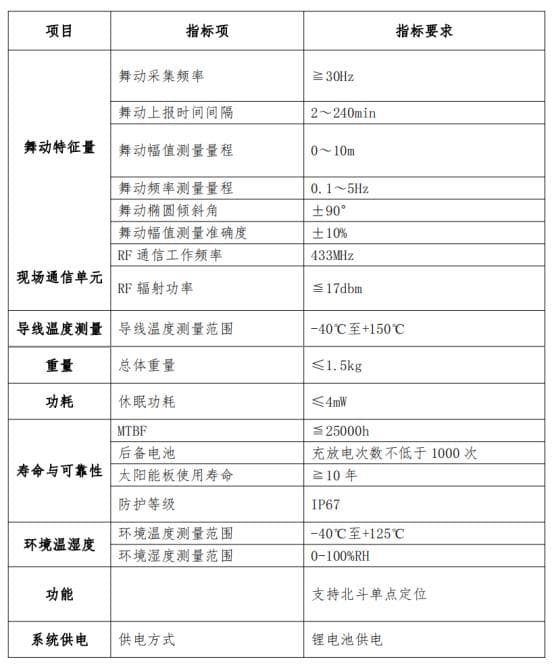

2、技術參數

三、數據傳輸基站

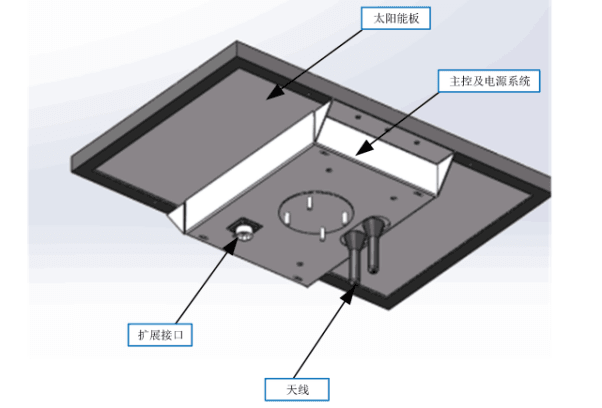

數據傳輸基站安裝于鐵塔上，主要由太陽能板、主控及電源系統、通信單元組成。其中通信單元包含兩個：Lora通信單元和 4G 通信單元，分別與安裝于導線上的舞動監測終端通信和與輸電舞動預警監測平臺通信，實現數據的可靠傳輸。

1、主要技術特點
（1）超低功耗設計，無光工作時間大于 30 天。
（2）采用一體化設計，結構緊湊，體積小，重量輕，便于安裝。
（3）具備防雨、防潮、防腐蝕、抗振、防雷、防電磁干擾等性能。（4）預留擴展接口，支持功能擴展。
（5）符合國家標準《GB/T 35697-2017 架空輸電線路在線監測裝置通用技術規范》。
（6）符合公司標準《Q/GDW 10555-2016 輸電線路舞動監測裝置技術規范》。

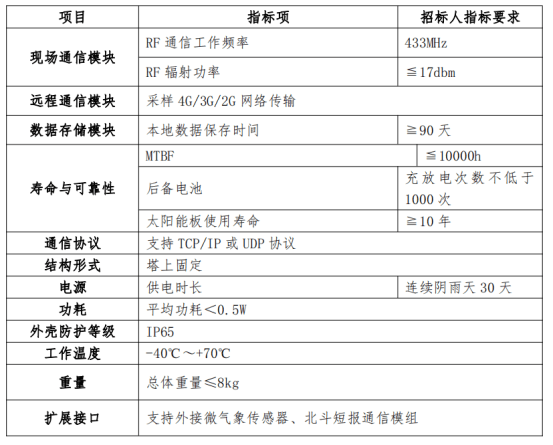

2、技術參數

四、監測數據與應用說明

1、舞動監測主要關注5個特征參量：
舞動幅值（由垂直及水平舞動幅值合成）、垂直舞動幅值、水平舞動幅值、舞動橢圓傾斜角、舞動頻率。

2、根據上述舞動特征及能量積累與守恒的規律，會產生如下觀測現象：
（1）舞動幅值大于1米，同時舞動頻率位于 0.5-2Hz 間，為舞動的重點關注時段。
（2）舞動幅值大于1米，同時舞動頻率低于 0.3Hz，此時為水平向風引起的線路低頻擺動，不會對線路本體造成過多影響（此時橢圓傾斜角相應會趨近于90度，即表現為水平擺動）。
