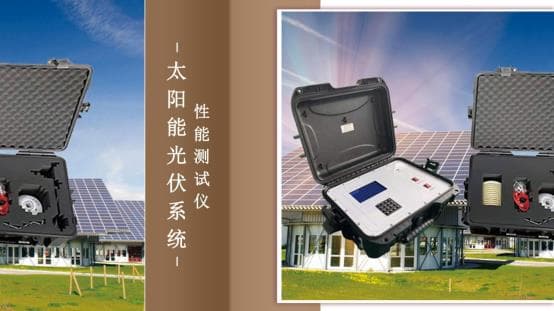

根據建筑節能工程施工質量驗收標準和建筑光伏幕墻、光伏電站相關標準，需要光伏幕墻和光伏組件構件式幕墻、光伏系統工程進行發電量、光電轉換效率性能檢測。SOLAR14太陽能光伏工程系統性能測試儀是對安裝的太陽能光伏系統的建筑應用項目進行性能和能效測試，符合現場太陽能光伏系統、光伏組件實際工況的檢測要求，采用智能化控制技術，檢測精度高，工作效率高，連接電腦測試軟件可生成太陽能光伏系統測試報告，保證太陽能光伏系統工程的設計指標及施工質量驗收標準，是建筑質檢部門、生產廠家、太中院校科研單位的檢測工具。


一、SOLAR14太陽能光伏工程系統性能測試儀 測試依據標準
1、DGJ32/T J126-2011太陽能光伏與建筑一體化檢測規則范
2、GB 55015 建筑節能與可再生能源利用通用規范
3、GB/T 38388-2019建筑光伏幕墻采光頂檢測方法
4、JGJ/T 365-2015太陽能光伏玻璃幕墻電氣設計規范
5、DBJ 15-65-2021 建筑節能與綠色建筑工程施工質量驗收規范

二、產品技術特點
1、配置高精度交直流大電功率測試裝置，可測1500V電壓。配置2用交直流電功率表，無損測試、安全系數高，電流采用交直流通用開口式電流鉗，解決了現場測試電流的穿線和安全性，即可測蓄電池側、又可以逆變器側。
2、分析軟件可選用無線GPRS通訊方式，不受距離的限制，可實時在遠端或辦公室實時采集到一個測試工地或多個測試工地的實際數據，并且可以監測及診斷出測試現場的測試設備的故障。解決了測試人員定期去現場錄入數據、查看設備的運作狀況的困擾，方便省事，減少現場測試人員的勞動強度。FSP10總輻射傳感器：具有Kipp&Zonen CMP21 二等標準總輻射表的精度和穩定性，通過實際在室外挑選的晴天、多云天以及陰天短期和長期測得的數據與CMP21的數據非常接近，二者性能相差非常小。

三、 測試項目
1、光電轉換效率
2、年發電量
3、太陽能保證率
4、常規能源替代量（噸標準煤）
5、項目費效比
6、二氧化碳減排量
7、二氧化硫減排量
8、粉塵減排量

四、測試條件

1、檢測的天氣要求：環境平均溫度8℃≤t≤39℃，環境空氣的平均流速不大于4m/s，當太陽能電池方陣正南放置時，試驗起止時間為當?shù)靥栒鐣r前1h到太陽正午時后1h，共計2h。測試期間內，太陽輻照度不應小于700w/m2。

2、系統要求：太陽能建筑應用光伏電源系統應按原設計要求安裝調試合格，并至少正常運行3天，才能進行光電轉換效率測試。對于獨立的太陽能發電系統，電功率表接在蓄電池的輸入端；對于并網太陽能系統，電功率表應接在逆變器的輸出端。利用自然光準確測試光伏方陣/組件在戶外下I-V曲線，P-V曲線，Isc、Voc、Pmax、Vpm、Ipm、FF、EFF、Rs、Rsh和STC變換等電參數和太陽輻照度，環境溫度，電池組件溫度傳感器光伏方陣/組件現場的工作環境參數。

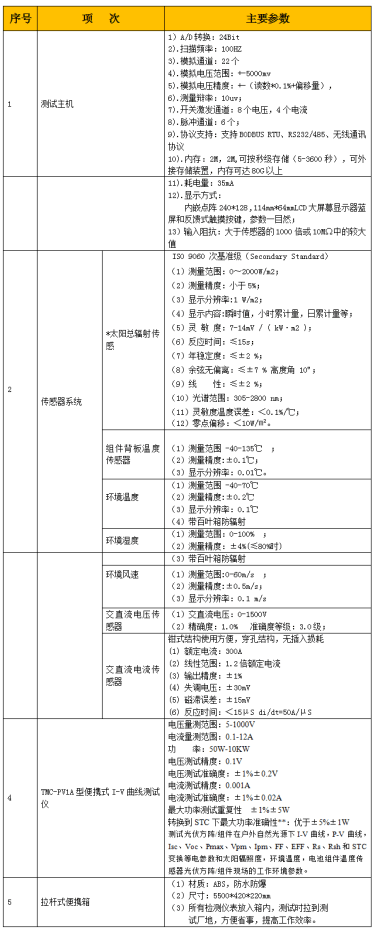

五、測試儀器設備及其指標參數

六、系統標準配置
