硬件指標

 ●STC12系列（宏晶）高性能51單片機微處理器（8位），程序存儲空間61KB，內存768字節，外部數據存儲空間32KB（SPI存儲芯片），字庫芯片，蜂鳴器。

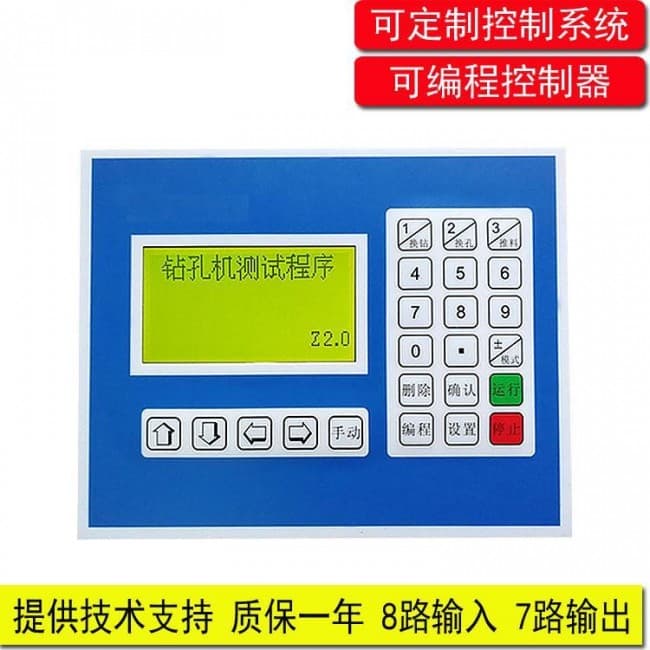

●128 × 64 點陣圖形液晶顯示屏，可以顯示16點陣漢字4行8列。

●23個優質輕觸按鍵。

●單軸脈沖方向輸出，最高100KHz，脈沖 + 方向，差分輸出，也可以共陽輸出，脈沖、方向電壓幅度5V。

●8路光耦隔離24V開關量輸入，NPN方式，低電平有效。

●7路光耦隔離NPN集電極開路輸出，每路驅動能力高達2A，可以直接驅動24V電磁閥。

●1路ADC輸入，電流互感器輸出信號作為輸入，也可直接接入0~5VDC輸入。

●單工作電源，24VDC，帶插反保護。

軟件環境

 ●使用Keil C51開發環境，提供開發庫函數。

●不用操作系統。

●16位脈沖個數，也可以發無限脈沖，中途可以隨時減速停止，也可以立即停止。

●脈沖發送過程中可以隨時讀出剩余脈沖數。

●串口下載及調試，波特率可以達到115200。

使用環境

 ●工作溫度：-20~60℃

●儲存溫度：-20~70℃

●工作濕度：0~85%

●儲存濕度：0~95%

現有成熟系統

 ●表帶鉆孔機控制系統

      產品參數

 ●可在一個工件上鉆1~3個孔。

● 每個孔可分為1~3段，段與段之間可以設置跳空距離。待機時，      ● 單孔A、單孔B、單孔C、雙孔AB、雙孔AC、雙孔BC、三孔ABC。

 鉆頭和工件表面的距離設為表面跳空距離。

● 每孔高低孔設置。

● 手動/自動選擇。手動模式時，鉆完一個工件就停機；自動模式時，

 鉆完一個后，自動送下一個料再鉆孔，如此循環。

● 單段深度、每次鉆深。

● 快進速度、快退速度、鉆孔速度。

● 出屑快退模式有兩種。

● 手動操作，鉆頭手動上下，用于對鉆頭。手動送料、手動夾緊功能。

● 換鉆嘴功能。

● 鉆孔時再按一次啟動按鈕，立即停機，鉆頭縮回原點。

● 通過軟件優化，使鉆頭耐用度大大提高。

● 通過檢測主機電流監測鉆嘴是否不利，鉆嘴不利時，立即自動停機，

 鉆頭縮回原點。報警電流可以設置。

● 工件鉆孔完成時間顯示。

● 累計產量顯示；計數清零功能。

● 設定目標產量，產量計數到達時停機。

● 顯示屏背光可以定時關閉，大大延長顯示屏使用壽命

單片機（STC12），單軸，128×64屏，8路DI，7路DO，1路AD

可按要求開發控制系統
