LCZ-206A該產品采用板環式結構，圓弧截面的環連接，安裝簡便，具有有約密封性能。適用于各種電子汽車衡、軌道衡、平臺秤及其它各種稱重、測力的場合。

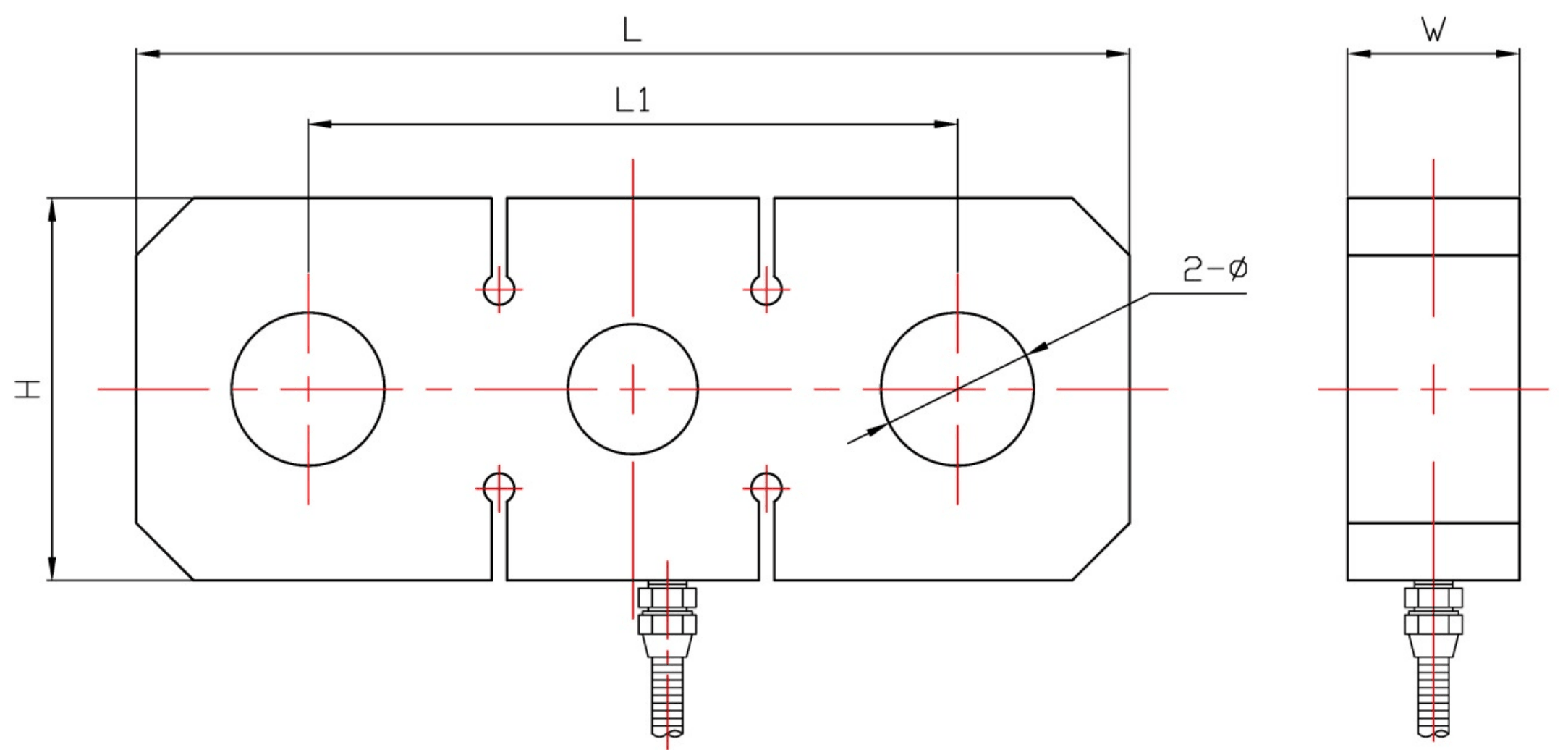

二、產品結構與外形尺寸
| 量 程 | L | H | W | L1 | 2-Φ |
| 1~3t | 196 | 80 | 30 | 130 | Φ25 |
| 5~8t | 196 | 80 | 40 | 130 | Φ25 |
| 10~15t | 260 | 100 | 45 | 170 | Φ40 |
| 20t | 260 | 100 | 50 | 170 | Φ40 |
| 25~30t | 320 | 120 | 55 | 200 | Φ50 |
| 50t | 360 | 120 | 65 | 230 | Φ60 |
| 100t | 570 | 230 | 85 | 360 | Φ96 |

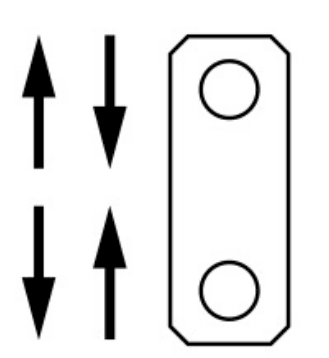

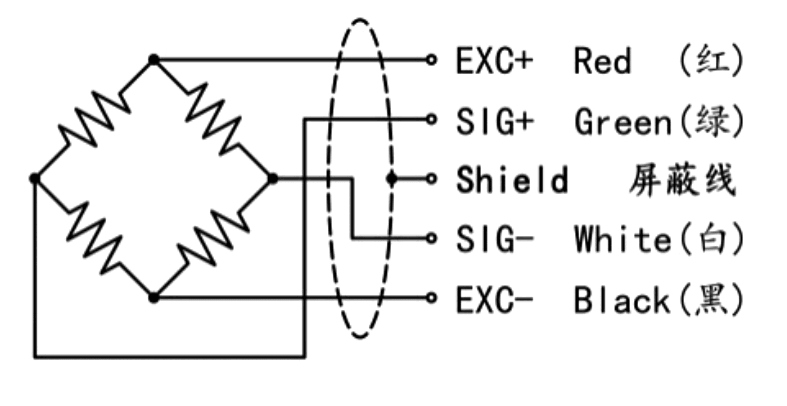

傳感器接線示意圖： 傳感器受力圖：
三、產品規格選型
技術指標
| 參 數 | 技術參數 | 參 數 | 技術參數 |
| 量程 | 1t~100t | 輸出電阻 | 350±5Ω |
| 輸出靈敏度 | 1.5~2.0±0.05mV/V | 工作溫度范圍 | -20~+70℃ |
| 非線性 | ±0.05~±0.1%F.S. | 安全過載 | 150%F·S |
| 滯后誤差 | ±0.05%F.S. | 絕緣電阻 | ≥2000MΩ |
| 重復性誤差 | ±0.05%F.S. | 激勵電壓 | 5V~12V |
| 蠕變 | ±0.05%F.S. | 防護等級 | IP66 |
| 零點溫度系數 | ±0.05%F.S./10℃ | 材質 | 合金鋼、不銹鋼 |
| 靈敏度溫度系數 | ±0.05%F.S./10℃ | 線纜 | Φ5x3m |
| 輸入電阻 | 380±30Ω |
 |
 |
 |
 |
 |
 |
 |
 |
 |
