LCZ-303A波紋管式稱重傳感器采用剪切或彎曲結構，一端固定，一端受力，使用臺面低，精度高，性能穩定，金屬波紋管焊接密封，內部充入惰性氣體。抗過載、抗疲勞、抗偏載能力強。可廣泛應用于罐秤、電子皮帶秤、料斗秤、平臺秤等專用衡器、各種材料試驗機及其他測力裝置中。
?
技術特點:
傳感器采用剪切或彎曲結構
金屬波紋管焊接密封
抗過載、抗偏載能力強
適用于電子皮帶秤、料斗秤、平臺秤等

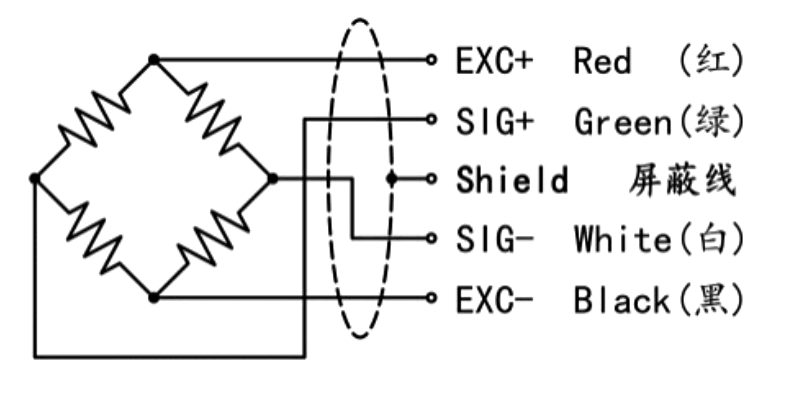

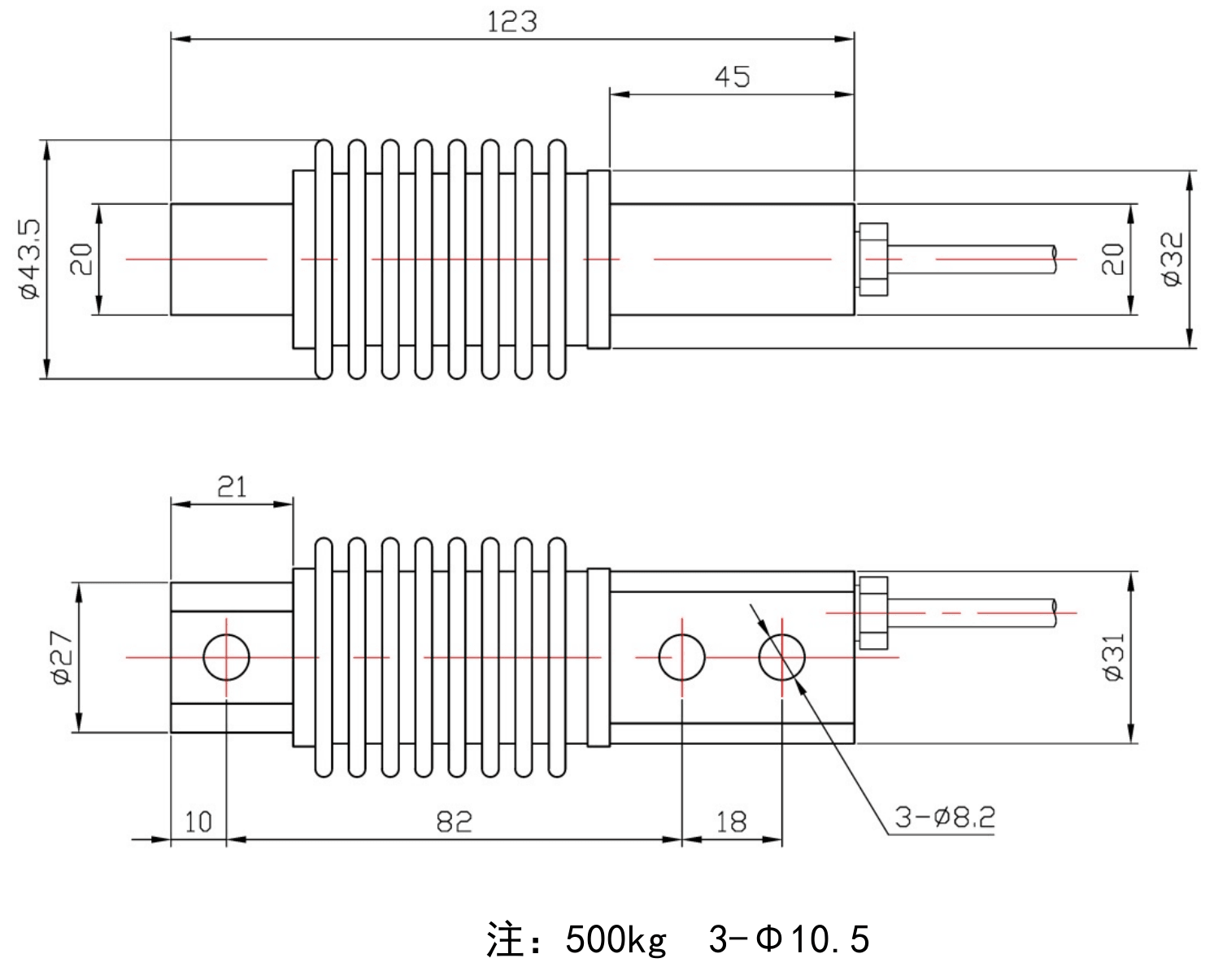

傳感器接線示意圖： 傳感器受力圖：
技術指標
| 參 數 | 技術參數 | 參 數 | 技術參數 |
| 量程 | 50kg~500kg | 輸出電阻 | 350±5Ω |
| 輸出靈敏度 | 2.0±0.05mV/V | 工作溫度范圍 | -20~+70℃ |
| 非線性 | ±0.03%F.S. | 安全過載 | 150%F·S |
| 滯后誤差 | ±0.03%F.S. | 絕緣電阻 | ≥2000MΩ |
| 重復性誤差 | ±0.03%F.S. | 激勵電壓 | 5V~12V |
| 蠕變 | ±0.03%F.S. | 防護等級 | IP66 |
| 零點溫度系數 | ±0.03%F.S./10℃ | 材質 | 不銹鋼 |
| 靈敏度溫度系數 | ±0.03%F.S./10℃ | 線纜 | Φ5x3m |
| 輸入電阻 | 380±30Ω |
