LCZ-113A傳感器為平板式雙剪切梁結構，外形高度低，安裝使用方便。過載能力強，受力狀態穩定，橫向干擾小，可獲得較高的測量精度。適用于起重、水利等各種行業中軸承座下的張力測試及控制系統。

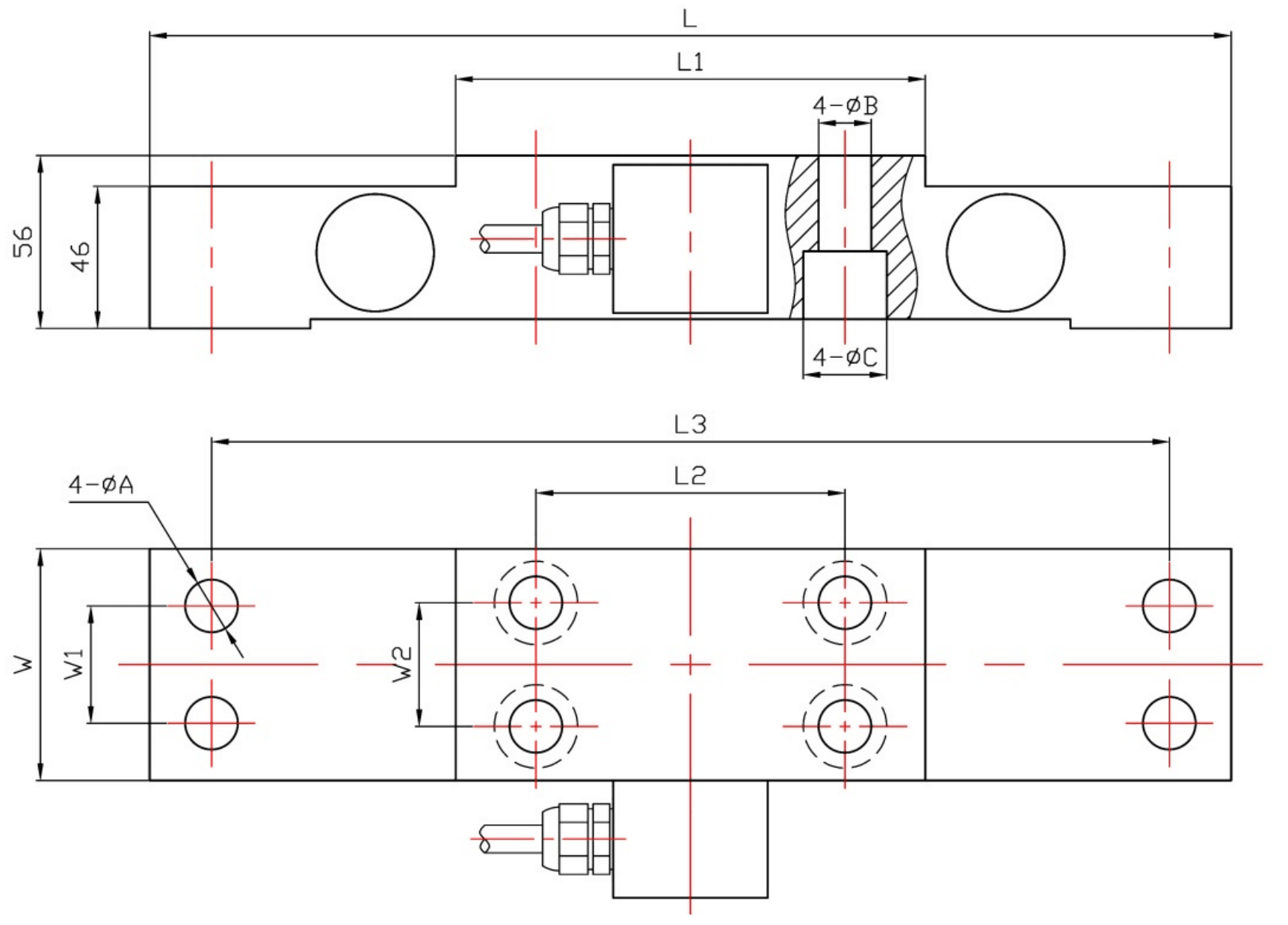

| 量 程 | L | L1 | L2 | L3 | W | W1 | W2 | 4-ΦA | 4-ΦB | 4-ΦC |
| 1.5t | 350 | 152 | 100 | 310 | 75 | 38 | 40 | Φ17 | Φ17 | Φ27x22 |
| 2.5t | 410 | 182 | 130 | 355 | 100 | 50 | 60 | Φ21 | Φ17 | Φ27x22 |
| 4~10t | 410 | 212 | 160 | 355 | 100 | 50 | 60 | Φ21 | Φ17 | Φ27x22 |
| 15~20t | 520 | 219 | 150 | 440 | 145 | 100 | 100 | Φ26 | Φ26 | Φ39x32 |

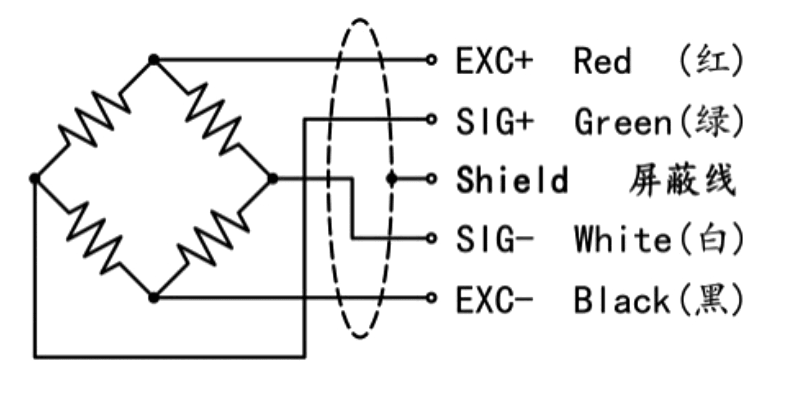

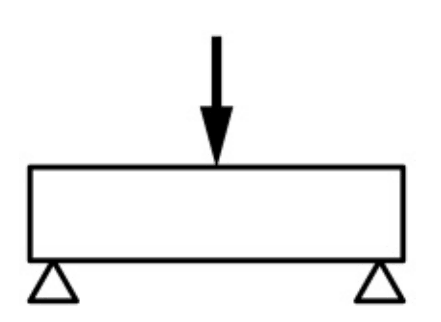

傳感器接線示意圖： 傳感器受力圖：
技術指標
| 參 數 | 技術參數 | 參 數 | 技術參數 |
| 量程 | 1.5t~20t | 輸出電阻 | 700±5Ω |
| 輸出靈敏度 | 1.0~1.5±0.05mV/V | 工作溫度范圍 | -20~+70℃ |
| 非線性 | ±0.1~±0.3%F.S. | 安全過載 | 150%F·S |
| 滯后誤差 | ±0.1%F.S. | 絕緣電阻 | ≥2000MΩ |
| 重復性誤差 | ±0.1%F.S. | 激勵電壓 | 5V~12V |
| 蠕變 | ±0.05%F.S. | 防護等級 | IP66 |
| 零點溫度系數 | ±0.05%F.S./10℃ | 材質 | 合金鋼 |
| 靈敏度溫度系數 | ±0.05%F.S./10℃ | 線纜 | Φ5x3m |
| 輸入電阻 | 750±30Ω |
