該傳感器采用輪輻式彈性體結構，利用剪切式應力原理，具有低外形、抗偏載、精度高、強度好等特點。適用于多種載荷力的測試。廣泛應用于各種電子秤、水泥配料倉、干粉攪拌機及工業自動化測量控制系統。

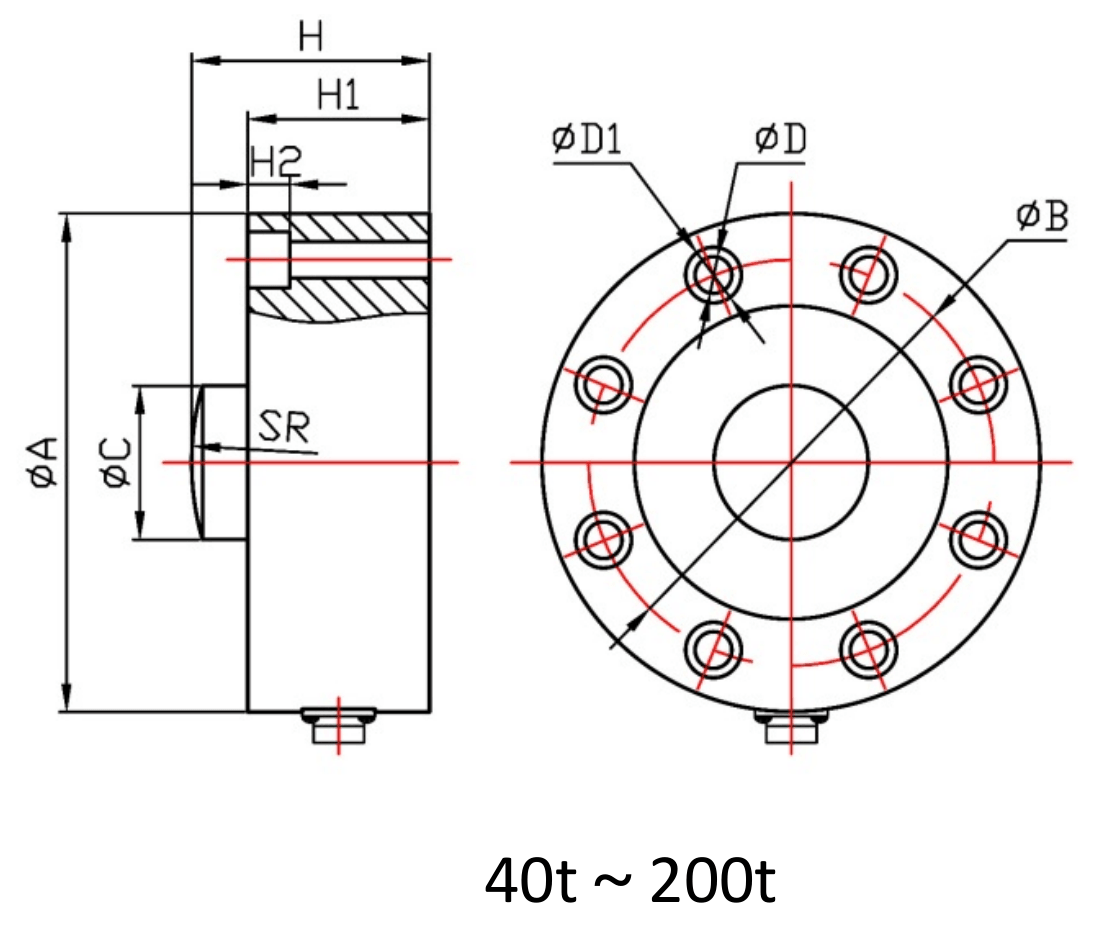

| 量 程 | ΦA | H | ΦB | ΦC | H1 | H2 | SR | ΦD | ΦD1 |
| 40~50t | Φ148 | 88 | Φ124 | Φ45 | 70 | 15 | 50 | 4-Φ13 | 4-Φ20 |
| 60~80t | Φ178 | 85 | Φ145 | Φ55 | 65 | 15 | 100 | 8-Φ13 | 8-Φ20 |
| 100t | Φ208 | 95 | Φ176 | Φ60 | 75 | 20 | 100 | 8-Φ13 | 8-Φ20 |
| 200t | Φ260 | 110 | Φ210 | Φ90 | 90 | 22 | 200 | 8-Φ17 | 8-Φ27 |

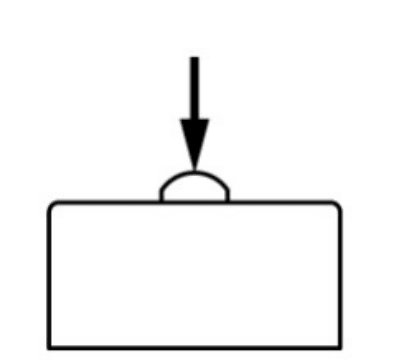

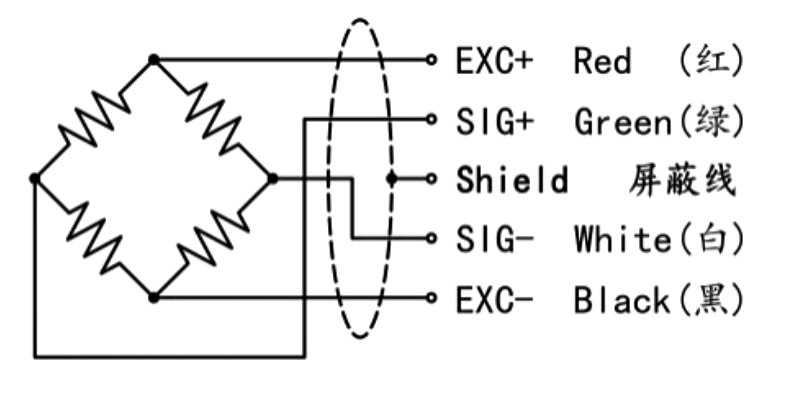

傳感器接線示意圖： 傳感器受力圖：
技術指標
| 參 數 | 技術參數 | 參 數 | 技術參數 |
| 量程 | 40t~200t | 輸出電阻 | 700±5Ω或1.4K±5Ω |
| 輸出靈敏度 | 2.0±0.05mV/V | 工作溫度范圍 | -20~+70℃ |
| 非線性 | ±0.05~±0.1%F.S. | 安全過載 | 150%F·S |
| 滯后誤差 | ±0.05%F.S. | 絕緣電阻 | ≥2000MΩ |
| 重復性誤差 | ±0.05%F.S. | 激勵電壓 | 5V~12V |
| 蠕變 | ±0.05%F.S. | 防護等級 | IP65、IP66 |
| 零點溫度系數 | ±0.05%F.S./10℃ | 材質 | 合金鋼、不銹鋼 |
| 靈敏度溫度系數 | ±0.05%F.S./10℃ | 線纜 | Φ5x3m |
| 輸入電阻 | 750±30Ω或1.45K±50Ω |
