貨架加強筋龍門點焊機是由泰州豪精焊接自主研發的一套針對貨架加強筋板及電梯門板等加強筋板焊接的中頻自動化焊接設備，性能好，操作簡單，是中頻逆變電阻焊技術的應用之一。

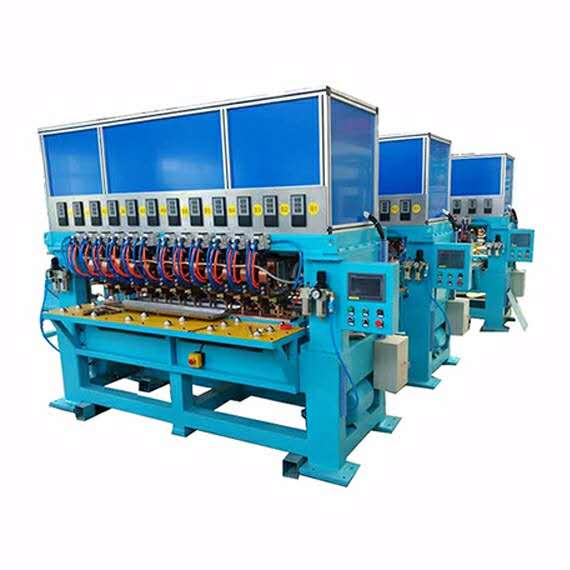

貨架加強筋龍門點焊機的主機架設計成龍門框架結構，采用2套SMD系列中頻逆變直流焊接電源，4套加壓機構，前進后出自動步進輸送系統。單面雙點焊接工藝， 2套焊接電源連接4個電極，焊接2條加強筋時，4個焊頭同時加壓，可同時放電焊接或依次放電焊接。

加強筋龍門焊機的主機架設計成龍門框架結構，圖為隨機采用2套SMD-40中頻逆變直流焊接電源，4套加壓機構，前進后出自動步進輸送系統。單面雙點焊接工藝， 2套焊接電源連接4個電極，焊接2條加強筋時，4個焊頭同時加壓，可同時放電焊接或依次放電焊接（視現場電網決定）。焊接1條加強筋時，只有單個電源和2個焊頭工作。門板為甲方機器人抓取放置在輸送架定位工位上，步進系統的定位機構定位，加強筋為甲方機械手抓取，并將加強筋放置并定位在底板上，龍門焊機輸送架上的移動小車將定位好的底板及加強筋?yuàn)A緊送進焊接區，并步進焊接。焊接完成后，移動小車將焊接完成的工件松開，移動小車返回抓取另一待焊工件，焊接完成的工件在輸送線的滾軸上往下一工序移動。加壓機構安裝在龍門機架的燕尾槽上，可以橫向隨意調節。定位機構可以手工調節，方便不同規格的產品定位。步進系統為伺服電機與同步帶驅動。

加強筋龍門焊機設備自配了儲氣罐，以穩定氣源壓力。進氣口安裝有氣壓開關，具有氣路氣壓過低報警功能，并能給出切斷信號。設有水壓過低和水流量過小報警功能，并能給出切斷信號。水路部分是設備焊接和工作過程的冷卻系統。它負責逆變器、中頻變壓器變壓器和焊頭部分的冷卻。水路系統主要由水流管、管路、水過濾器和匯流板等組成。采用PLC控制動作程序，人機界面顯示運行參數、設定參數及手動自動選擇等。可儲存多組程序，方便焊接不同規格產品。多組感應開關，無工件或工件、氣缸不運轉，下一程序?qū)⒉还ぷ鳌Ｖ蓄l電源系統：由中頻逆變控制器、中頻逆變器和中頻變壓器等組成。中頻控制器是通過編程軟件的程序指令及各種參數的設定完成自動檢測、自動焊接、逐級復位、安全保護等項工作。HJ-MF控制器采用微機控制、多組程序，具有功率因素等自動校正、變壓器過熱保護、電壓波動補償?shù)葍?yōu)點，且?guī)в泄ぷ鞒Ｓ脜?shù)設計，方便操作者使用。中頻逆變器是引進德國行業技術，結合多年的焊接經驗開發而成，其主要逆變器件如IGBT、SCR及驅動模塊全部采用德國進口元件，促使其質量的穩定性；中頻控制器：本控制器采用微型計算機控制，故能獲得其準確的控制量，具有功率因數自動較正、變壓器過熱保護、電壓波動補償?shù)葍?yōu)點，采用全中文顯示且?guī)в泄ぷ鞒Ｓ脜?shù)設定，方便操作者使用。
