模擬量輸入

輸入通道

3路電流通道、3路電壓通道

輸入類型

電壓輸入，電流輸入

電壓量程（有效值）

默認400V（可定制，最大450V）

電流量程（有效值）

默認100A（可定制1A、5A、10A、20A、30A、50A、60A、80A、100A、120A、150A、200A、250A、400A、500A）

溫濕度測量

板載溫濕度傳感器（僅T模塊支持）

輸出參數

相電壓、相電流、線電壓、有功功率、無功功率、視在功率、功率因數、總電度、 正向有功電度、正向無功電度、輸入頻率、 三相總有功功率、三相總無功功率、三相總視在功率、三相總功率因數、三相總正相有功電度、三相總正相無功電度、三相總功率因數、濕度（僅T模塊支持）、溫度（僅T模塊支持）

注：含T尾綴模塊具有測量環境溫度、環境濕度的功能，

見1.5不同尾綴對比說明

采集信號

采集信號為電網標準交流信號，頻率不超過65Hz

采樣速率

10sps

分辨率

16位

采集精度

2‰

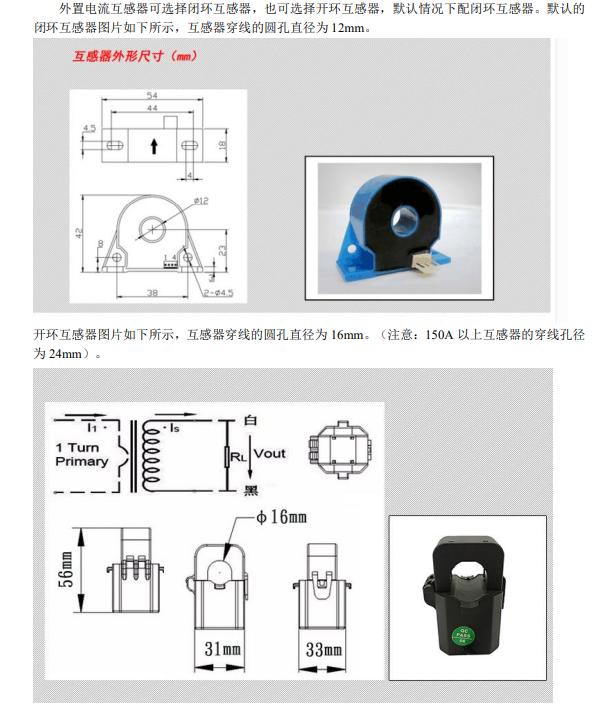

電流互感器

外置電流互感器，見1.6外置互感器說明

能量

帶能量存儲功能

二次互感

帶二次互感功能

隔離電壓

3000V

其他

通訊接口

RS485

波特率

1200~115200bps

數據傳輸速率

<10Hz

看門狗

內置看門狗

供電電壓

+10V～30VDC

電源保護

電源反向保護

功耗

額定值0.75W @ 24VDC

操作溫度

-10℃～＋70℃

存儲溫度

-20℃～＋85℃
