用途和主要性能：博耐斯活塞式減壓閥適用于蒸汽介質管路上，通過調節使出口壓力降低至某一需要的壓力，當進口壓力與流量有變化時，靠介質本身的壓力自動保持出口壓力在一定范圍內，但進口壓力和出口壓力之差必須≥0.2MPA/CM
工作原理及結構：減壓閥出廠時，調節彈簧處于未壓縮狀態,此時主閥瓣和付閥瓣處于關閉狀態,使用時按順時針轉動調節螺釘,壓縮調節彈簧,使膜瓣移頂開付閥瓣,介質由a孔通過付閥座到b孔進入活塞上方,活塞在介質壓力的作用下,向下移動推動主閥瓣離開主閥座,使介質流向閥后.同時由c孔進入膜片下方,當閥后壓力超過調定壓力時,推動膜片上移壓縮調節彈簧,付閥瓣隨之向關閉方向移動,使流入活塞上方的介質減小,壓力也隨之下降,此時的主閥瓣在主閥瓣彈簧力的推動上下移,使主閥瓣與主閥座的間隙減小,介質流量也隨之減小,使閥后壓力也隨之下降到新的平衡,反之當閥后壓力低于調定壓力時,主閥瓣與主閥座的間隙增大,介質流量也隨之增加,使閥后壓力也隨之增高到新的平衡.微信：sy1668

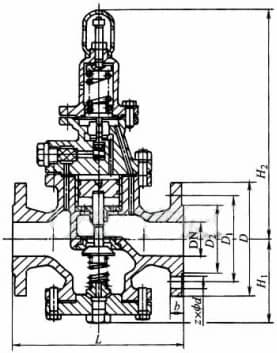

活塞式減壓閥外形尺寸圖
活塞式減壓閥主要零部件
| 零件名稱 | 材料 |
| 閥體、閥蓋 | 灰鑄鐵、鑄鋼、不銹鋼 |
| 付閥瓣、付閥座、膜片、主閥瓣、主閥座、活塞 | 不銹鋼 |
| 付閥彈簧、主閥彈簧 | 鉻釩鋼 |
| 調節彈簧 | 硅錳鋼 |
| 活塞環 | 含金鑄鐵 |
活塞式減壓閥連接尺寸（法蘭尺寸按JB/T79-94標準）
| 公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸(mm) | ||
| L | H1 | H2 | ||
| 1.6 | 20 | 160 | 89 | 312 |
| 25 | 180 | 101 | 315 | |
| 32 | 200 | 107 | 320 | |
| 40 | 220 | 113 | 325 | |
| 50 | 250 | 120 | 335 | |
| 65 | 260 | 125 | 340 | |
| 80 | 310 | 140 | 360 | |
| 100 | 350 | 150 | 390 | |
| 125 | 400 | 190 | 415 | |
| 150 | 450 | 205 | 440 | |
| 200 | 500 | 220 | 475 | |
| 250 | 600 | 270 | 545 | |
| 300 | 800 | 335 | 575 | |
| 350 | 850 | 390 | 650 | |
| 400 | 900 | 430 | 705 | |
| 2.5 | 25 | 200 | 101 | 315 |
| 32 | 200 | 107 | 320 | |
| 40 | 220 | 113 | 325 | |
| 50 | 250 | 120 | 335 | |
| 65 | 260 | 125 | 340 | |
| 80 | 310 | 140 | 360 | |
| 100 | 350 | 150 | 390 | |
| 125 | 400 | 190 | 425 | |
| 150 | 450 | 210 | 445 | |
| 200 | 500 | 245 | 485 | |
| 250 | 600 | 270 | 545 | |
| 300 | 800 | 335 | 575 | |
| 350 | 850 | 390 | 650 | |
| 400 | 900 | 430 | 710 | |
| 4.0 | 25 | 200 | 101 | 315 |
| 32 | 220 | 107 | 320 | |
| 40 | 240 | 113 | 325 | |
| 50 | 270 | 120 | 335 | |
| 65 | 280 | 140 | 365 | |
| 80 | 330 | 150 | 385 | |
| 100 | 380 | 150 | 385 | |
| 125 | 450 | 190 | 425 | |
| 150 | 500 | 210 | 445 | |
| 200 | 560 | 245 | 485 | |
| 6.3(6.4) | 25 | 200 | 110 | 370 |
| 32 | 220 | 125 | 380 | |
| 40 | 240 | 130 | 395 | |
| 50 | 270 | 135 | 405 | |
| 65 | 300 | 145 | 410 | |
| 80 | 330 | 170 | 445 | |
| 100 | 380 | 175 | 455 | |
| 125 | 450 | 245 | 504 | |
| 150 | 500 | 280 | 555 | |
| 200 | 560 | 310 | 581 | |
