產品描述

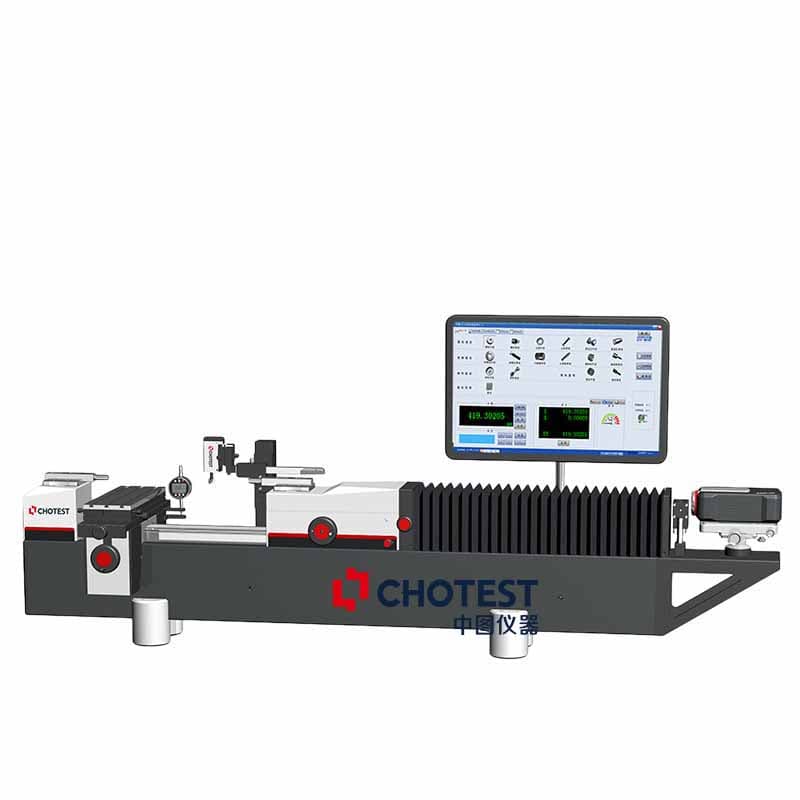

SJ5180激光測長儀采用高精度激光測量系統、精密研磨導軌、高精度溫度環境補償系統、雙向恒測力系統、高性能計算機控制系統技術，實現各種長度參數的高精度測量。

操作者裝好被測件，在檢測軟件上選擇被測件的標準和輸入被測件的規格等參數后，移動頭座接觸被測件，調整五軸工件平臺及頭尾座找到拐點，采樣完成得到當前測量數據，系統可以實時顯示測量結果，自動計算出被測件的各項參數（如檢測螺紋規，則可換算顯示出螺紋中徑），并根據系統內置的標準數據庫對被測件的各項參數進行合格判定，整個測量過程不超過3分鐘，檢測結束后自動生成檢定結果。

儀器主要功能

1、標配功能：

·檢測量塊&塊規：（0.1~1000mm）；

·光滑環規：φ5~φ200mm（壁厚≤50 mm，高度≤50mm）、光滑塞規：φ1~φ220mm；

·螺紋環規：M5~M200（螺距0.8~4mm）

·螺紋塞規：M1~M220（螺距0.25~5.5mm）；

·光滑卡規：內卡5~200mm，外卡1~300mm

·千分尺校對桿：25~1000mm；

·塞尺：0.02~1mm

·針規：φ0.1~φ10mm

·三針：0.118~6.585mm；

·兩點內徑千分尺：25~1000mm；

2、可選配功能：

·小型光滑環規：φ0.8~φ5mm；

·螺紋環規：規格M3~M4（螺距0.5~0.7mm）、M200~M450（螺距4.5~6mm）；

·光滑錐度環規：φ5~φ200mm（厚度≤50mm）；

·光滑錐度塞規：φ5~φ60mm（長度10~100mm）；φ60~φ200mm（長度≤50mm）；

·螺紋錐度環規：M5~M200mm（厚度≤50mm）；

·螺紋錐度塞規：M5~M60mm（長度10~100mm）；M60~ M200mm（長度≤50mm）；

·鋸齒螺紋、梯形螺紋：M3~M450（螺距0.5~6mm）；

·花鍵環塞規/花鍵及標準齒輪（跨棒距測量）：內φ10~φ450mm，外φ5~φ450mm，模數0.8~6mm；

·外徑千分尺示值誤差手動校準：25~1000mm；

·數顯及游標卡尺示值誤差手動校準：75~1000mm；

·深度千分尺示值誤差手動校準：0~25、25~50、50~75mm；

·三爪內徑千分尺手動校準：φ6~φ200mm；

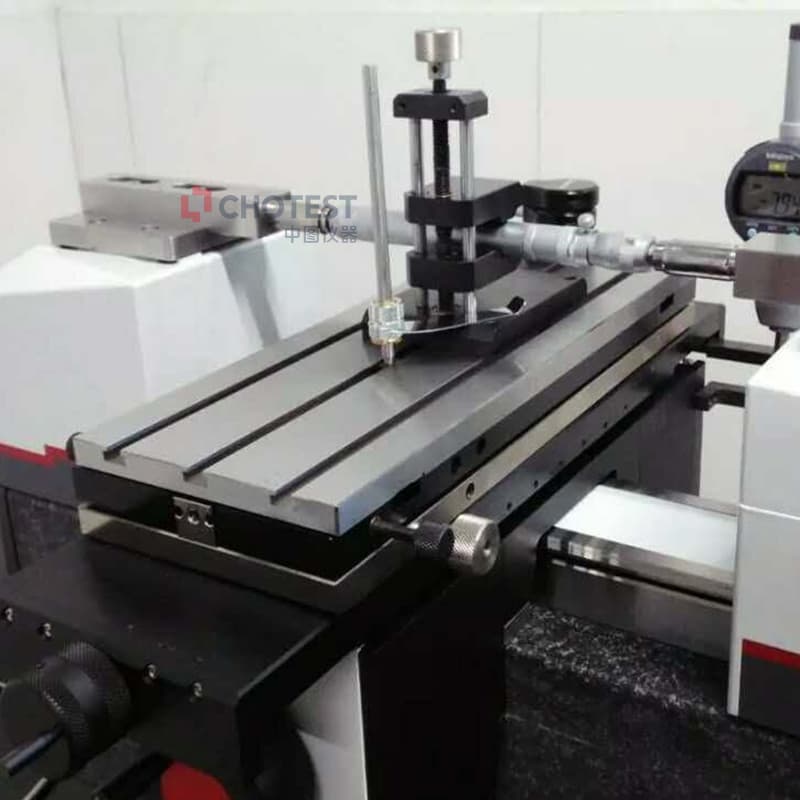

·表類（百分表、千分表、杠桿表手動校準）；

·數顯半徑規手動校準：R5~R700mm；

·軸承內外圈錐度、溝槽底徑內外徑及溝槽寬度、精密零部件的長度尺寸，內外徑尺寸測量；

2.檢測各種類GB（國標）、ISO（國際）、JB/T（機械標準）、BS（英制）、ANSI（美標）、DIN（德標）、JIS（日標）量規。國內在全面性及專業性上都佳的量塊、量規、螺紋規、尺類、千分尺校對桿、卡規及其它標準數據庫，滿足國內客戶需求；

3.儀器軟件可選擇超過150份的軟件標準數據庫，其中螺紋數據庫超過100份，軟件支持客戶自定義的非標準螺紋量規參數輸入，并可自動計算所選參數的公差帶作結果判定；

4.滿足多種檢定規程、標準，根據規程、標準自動進行檢測結果判定；

5.儀器附帶零測力修正補償技術，能夠根據測針尺寸及被測件形狀實時修正測力引起的變形量；

6.界面友好，更符合中國用戶操作習慣，軟件內置多種國際語言可切換（含英文、俄文等）；

7.測量記錄采用集中式數據庫管理，可按被測件類型、生產單位、出廠編號、檢定員、送檢單位、設備編號、檢定日期和有效日期等查詢和管理檢定記錄；

8.可從數據庫中選定多條記錄成批打印檢定記錄或者檢定證書；

9.可將檢定數據輸出到Word、Excel、PDF文檔；

10.具有數據備份和還原數據庫功能；

11.輸出多種Word/PDF格式報表，并支持自定義報表，定制檢定記錄報表和檢定證書的格式，特別適合國內計量機構對報表方面的要求；

12.可根據客戶需求定制標準（選配）。

SJ5180激光測長儀采用激光作為長度方向定位，可進行高精度全行程直接測量。
