礦井跑車防護裝置 ZDC30-2.5斜井一坡三檔 煤礦斜井擋車欄

供應ZDC30-2.5斜井跑車防護裝置 常閉擋車絞車連鎖功能

全斷面鋼絲繩擋車欄

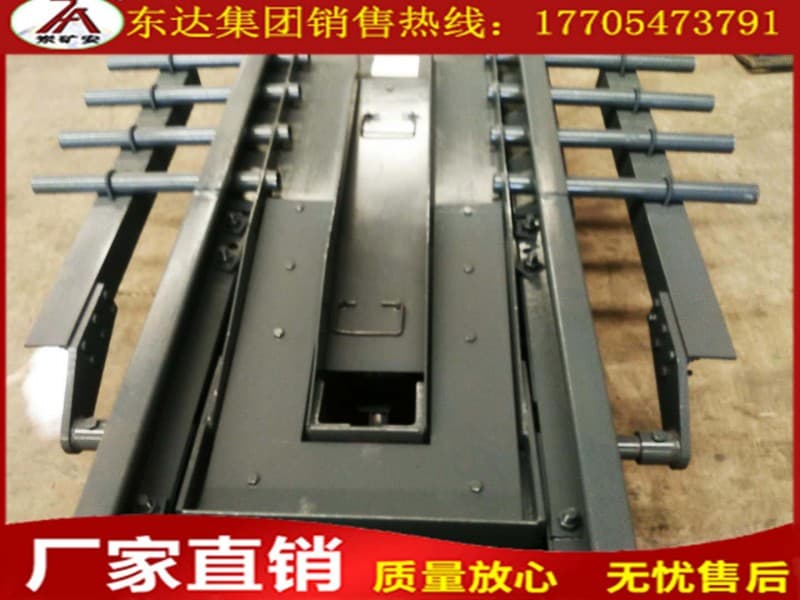

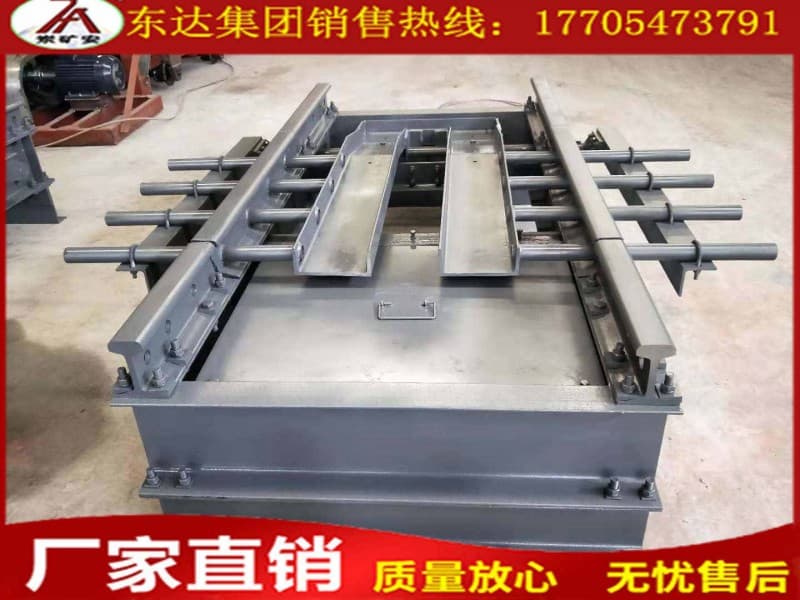

ZDC30-2.5/DQ型電控氣動地起式跑車防護裝置（地起式擋車欄）是用于阻止礦山斜井運輸中礦車跑車事故的專用裝置。主要用于煤礦所有傾角在30度以下的軌道提升運輸斜巷中。該裝置的主要特點是安裝于軌道下部，行人時可常開，擋車欄的鋼絲繩網保持架全部臥于軌道面下，方便行人、尤其是礦山架空乘人索道（猴車）安全通過。

該裝置為斜巷中既有軌道運輸，又有礦山架空乘人索道（猴車），根據《煤礦安全規程》需要安裝跑車防護裝置的礦井，提供了佳的解決方案。避免了行人、尤其是礦山架空乘人索道（猴車）與擋車欄鋼絲繩網的掛、碰危險，不需要另開巷道，節省安裝空間，節省了大量人力、物力。

該裝置由礦用本安型位置傳感器、礦用本安型旋轉編碼器、礦用本安型聲光報警箱、礦用隔爆兼本安型PLC、礦用本安型氣動電磁閥、礦用隔爆兼本安型直流穩壓電源、緩沖器、地起式擋車欄本體等部分組成。

一、 主要組成及技術參數

1) 礦用本安型位置傳感器

型號：GUC15

   額定工作電壓：12V

   接點容量：DC12V/1A

   防爆型式：礦用本質安全型，防爆標志：Exib I

2) 礦用本安型旋轉編碼器

型號：BQH12

額定電壓工作電壓：DC 12V

   本安參數：Ui: Ui：12.5v Ii：25mA Ci：0uF   Li：0mH。

   防爆型式：礦用本質安全型，防爆標志：Exib I

3) 礦用本安型聲光報警箱

型號：KXB12

額定工作電壓：DC 12V

音響響度：不小于85dB（A）

光信號可見距離20米

4) 礦用隔爆兼本安型PLC

型號：KXJ127

   額定工作電壓：127V  AC

   電壓波動范圍：（90V～140V）

本安參數：U0:12.5V DC  I0：800mA    C0:2μF   L0:0.1mH；

   防爆型式：礦用隔爆兼本安型，防爆標志：Exd[ib]IMb。

5) 礦用本安型氣動電磁閥

型號：CFHC10-0.8

   額定工作電壓：DC 12V

額定工作電流：≤266mA

   電磁閥閥徑：15mm

本安參數：U0:12.5V DC  Ii：266mA

6) 礦用隔爆兼本安型直流穩壓電源

型號：KDW127/12

   電源電壓輸入：AC 127V

電源電壓輸出：DC 12V ，1路

   額定輸出電流：500mA

過流保護整定值：1A

本安參數：U0:12.5V DC  I0：1A

7) 地起式擋車欄

驅動方式：電控氣動

氣缸型號：φ160
