產品特點：CH-SJTT輪輻式測力傳感器采用優質不銹鋼材質或優質鋁合金材質（200kg），具有高精度，高穩定性，低外形，安裝簡便、快速等特點。適用于試驗機，可做拉壓雙向使用。
量程：2kN（200kg）、5kN(500kg)、10 kN(1t)、15 kN(1.5t)、20 kN(2t)、25 kN(2.5t)、30 kN(3t)、50 kN(5t)、100 kN(10t)、200 kN(20t)、300 kN(30t)、500kN(50t)、1000kN(100t).

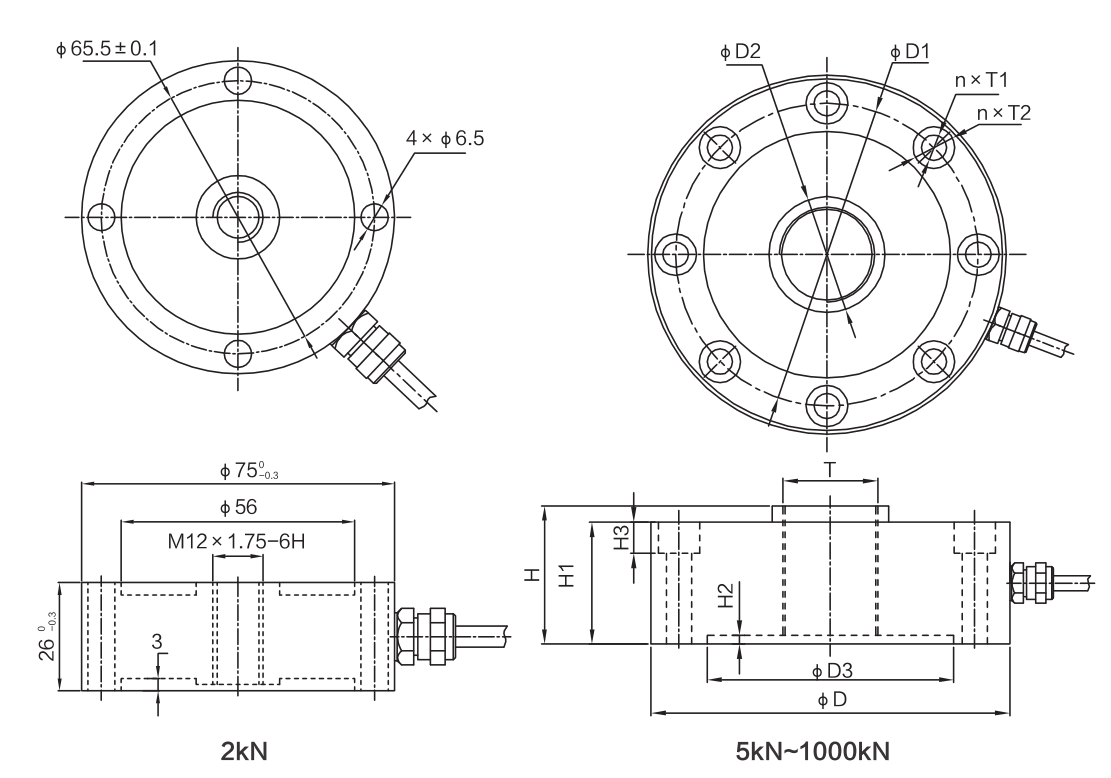

外形尺寸：
|
量程（kN） |
|
D |
D1 |
D2 |
D3 |
H |
H1 |
H2 |
H3 |
T |
n*T1 |
n*T2 |
|
5-10 |
mm |
90 |
78 |
22 |
65 |
40 |
43 |
3.0 |
6 |
M12x1.75 |
8xφ6.6 |
8xφ10.5 |
|
15-25 |
mm |
105 |
89 |
32 |
75 |
35 |
32 |
3.0 |
7.2 |
M16x2 |
8xφ7.2 |
8xφ10.5 |
|
50-100 |
mm |
138 |
110 |
44 |
88 |
46 |
41 |
3.0 |
12 |
M27x2 |
8xφ13.2 |
8xφ19 |
|
200-300 |
mm |
165 |
130 |
55 |
96 |
50 |
41 |
3.0 |
20 |
M36x2 |
8xφ21 |
8xφ31 |
|
500 |
mm |
234 |
194 |
-- |
150 |
60 |
55 |
4.7 |
22 |
M52x2 |
16xφ21 |
16xφ32 |
|
1000 |
mm |
258 |
218 |
-- |
174 |
60 |
57 |
3.0 |
22 |
M76x2 |
16xφ21 |
16xφ32 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
