機器人視覺引導定位技術被廣泛運用于機器人工業制造中，目的在于提升機器人在作業中的精準性與穩定性。傳統機器人因為缺乏定位系統，無法準確識別產品所在方向，在產品的抓取、放置作業中經常出現誤差，不能精準地抓取產品。

      雙目視覺立體方法采用兩臺相機從不同的位置獲取被測物體的兩幅圖像，通過計算兩幅圖像對應點間的位置偏差，來獲取被測物體三維幾何信息的方法。

      該項技術在機器人視覺、車輛自主駕駛、多自由度機械裝置控制、非接觸自動在線檢測等領域均具有很大的應用價值。 三維重建一直是計算機視覺的重要研究領域之一。

       北京盈美智研發設計的雙目視覺立體定位軟件已成功應用于磨具裝配行業。

      北京盈美智研發設計的雙目視覺立體定位系統采用兩套雙目相機（SM1左、SM1右、SM2左、SM2右）對空間中的上模具，中模具，下模具進行定位，告知機械手系統它們的三位坐標(x,y, z)，機械手根據坐標完成三模具的裝配工作。

雙目視覺立體定位軟件

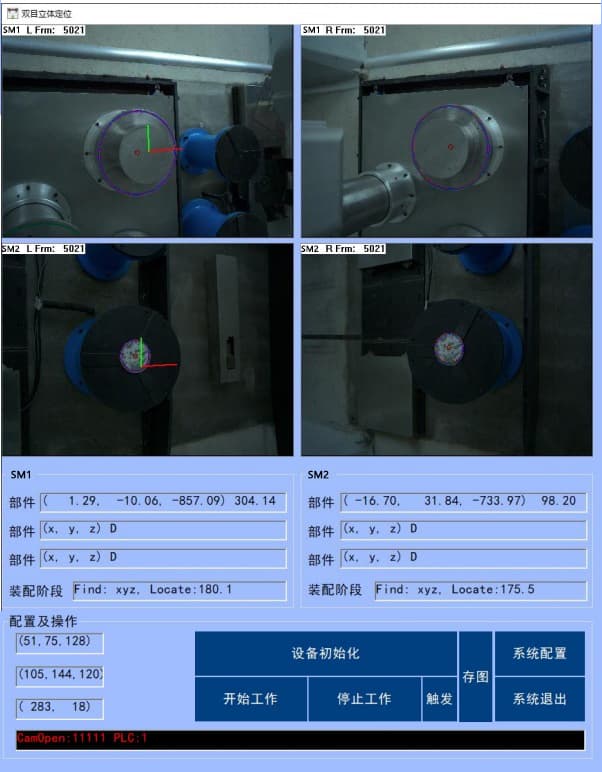

一、主界面，主要包括圖像顯示、坐標顯示、程序操作等，如圖1。

圖1：主界面

      二、系統配置，主要包括相機配置、相機標定、定位配置、通訊配置、雜項配置。如圖2。

圖2：系統配置

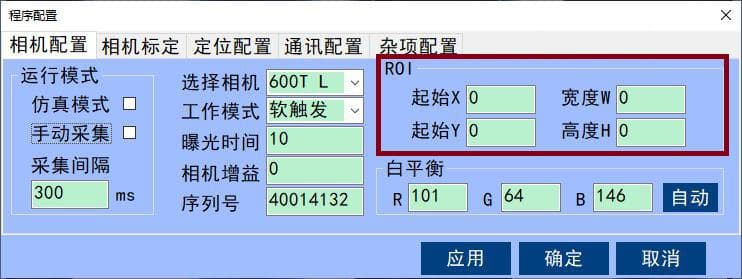

      三、相機配置，包括仿真模式選擇、手動采集模式選擇、采集間隔、相機選擇、工作模式、曝光時間、相機增益、白平衡、ROI區域等，ROI區域可通過直接輸入數值位置設置（如圖3），也可以通過鼠標操作設置。

圖3：直接輸入數值位置設置ROI區域

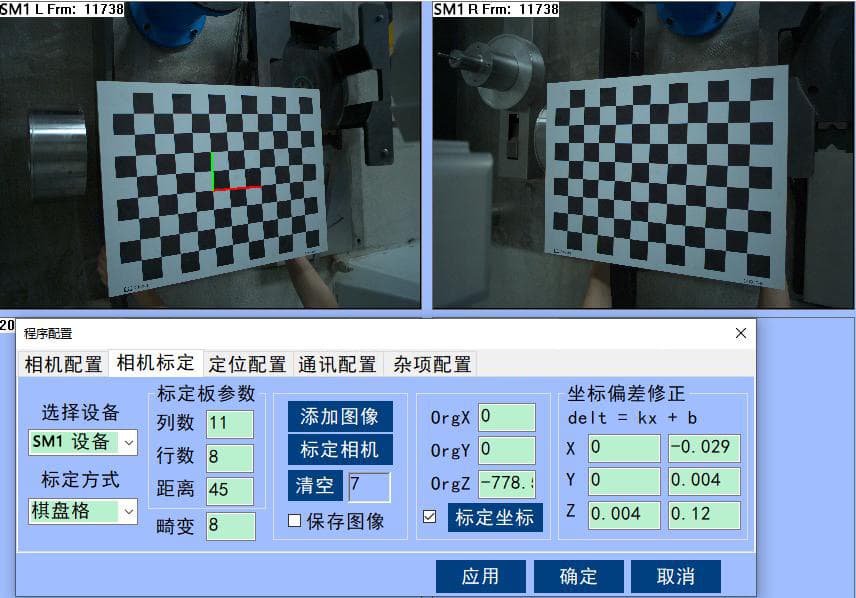

      四、相機標定，主要包括設備選擇、標定方式、標定參數、添加圖像、標定相機、坐標標定、坐標偏差修正等，如圖4。

圖4：相機標定

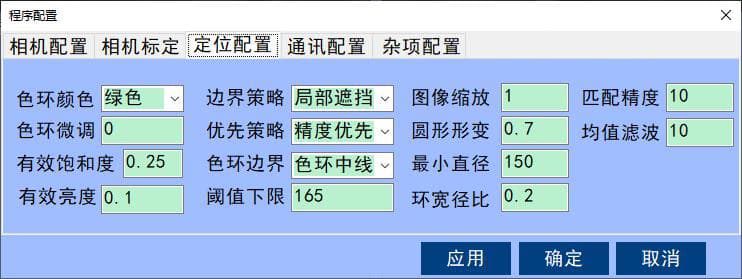

      五、定位配置，主要包括色環顏色、邊界策略、圖像縮放、匹配精度等。如圖5。

圖5：定位配置

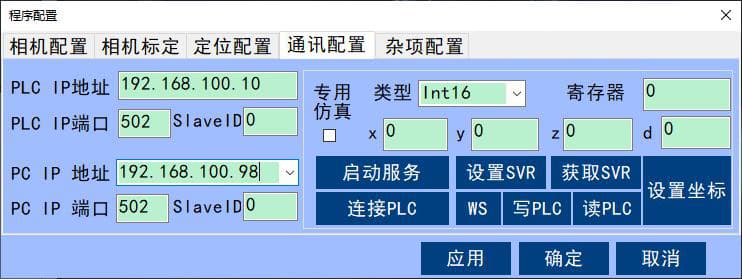

      六、通訊配置，如圖6。

圖6：通訊配置

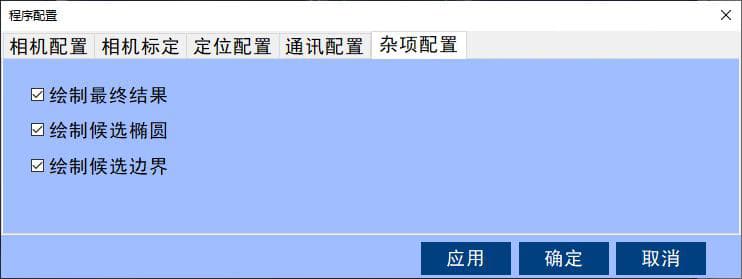

      七、雜項配置，主要包括繪制最終結果、繪制候選橢圓、繪制候選邊界。如圖7和圖8。

圖7：雜項配置

圖8：繪制結果圖
