產品用途：S40A鋼制HBM方S型拉壓傳感器適用于制造機電結合秤、吊鉤秤、料斗秤及各種專用秤、工藝秤等。
量程：10N(1kg)、20N(2kg)、30N(3kg)、50N(5kg)、100N(10kg)、200N(20kg)、300N(30kg)、500N(50kg)、1kN(100kg)、2 kN(200kg)、3 kN(300kg)、5 kN(500kg)、10 kN(1t)、20 kN(2t)、30 kN(3t)、50 kN(5t)、100 kN(10t)、150 kN(15t)、200 kN(20t);
技術參數及外形尺寸：
|
序號 |
產品技術參數 |
|
|
1 |
額定載荷 |
1kg、2kg、3kg |
|
2 |
綜合精度 |
0.05%F.S |
|
3 |
靈敏度 |
1.0mV/V |
|
4 |
零點輸出 |
≤0.1%F.S |
|
5 |
輸入阻抗 |
380±20Ω |
|
6 |
輸出阻抗 |
351±3Ω |
|
7 |
絕緣阻抗 |
≥5000MΩ |
|
8 |
補償溫度范圍 |
-10~40℃ |
|
9 |
適用溫度范圍 |
-30~70℃ |
|
10 |
安全過載 |
150％F.S |
|
11 |
極限載荷 |
300%F.S |
|
12 |
材質 |
優質鋁合金 |
|
13 |
激勵電壓 |
10V(DC) |
|
14 |
密封等級 |
IP67 |
|
15 |
電纜 |
2m |
|
16 |
接線方式 |
紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） |

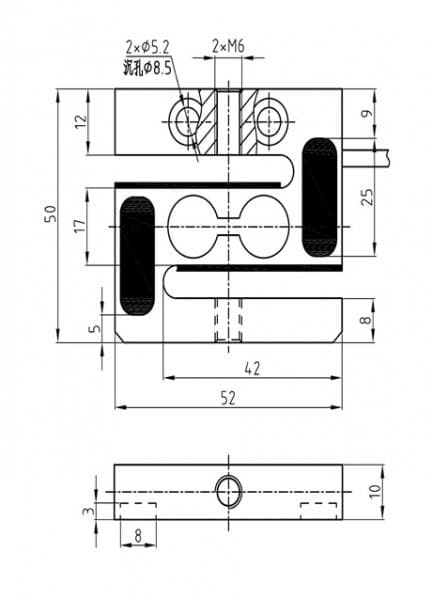

10N-30N
|
序號 |
產品技術參數 |
|
|
1 |
額定載荷 |
5-20000kg |
|
2 |
綜合精度 |
0.02%F.S |
|
3 |
靈敏度 |
2.0mV/V±0.2% |
|
4 |
輸入阻抗 |
385±15Ω |
|
5 |
輸出阻抗 |
350±3Ω |
|
6 |
絕緣阻抗 |
≥5000MΩ |
|
7 |
補償溫度范圍 |
-10~40℃ |
|
8 |
安全過載 |
150％F.S |
|
9 |
材質 |
合金鋼 |
|
10 |
激勵電壓 |
10V(DC/AC) |
|
11 |
密封等級 |
IP67 |
|
12 |
電纜 |
3m |
|
13 |
接線方式 |
紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） |
