產品用途：TQ-B1波紋管式稱重傳感器適用于平臺秤、包裝秤、皮帶秤及罐裝秤等。
量程：50 N(5kg)、100 N(10kg)、200 N(20kg)、300 N(30kg)、500 N(50kg)、1 kN(100kg)、2 kN(200kg)、3kN(300kg）、5 kN(500kg)

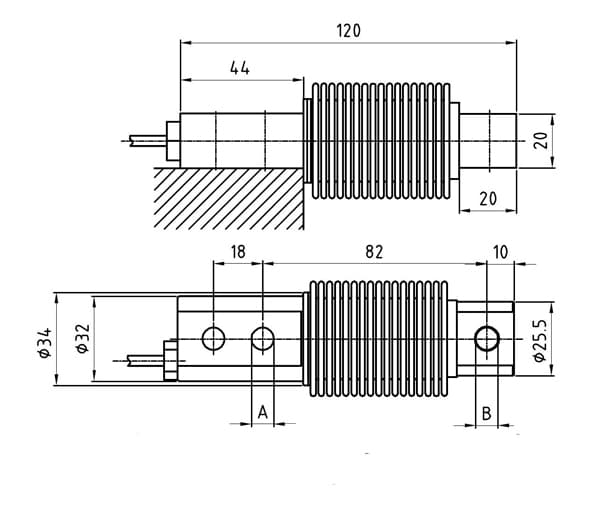

技術參數及外形尺寸：
|
序號 |
產品技術參數 |
|
|
1 |
額定載荷 |
5-500kg |
|
2 |
綜合精度 |
D1;C3 |
|
3 |
靈敏度 |
2.0mV/V±0.25% |
|
4 |
零點輸出 |
≤0.1%F.S |
|
5 |
輸入阻抗 |
400±50Ω |
|
6 |
輸出阻抗 |
356±1Ω |
|
7 |
絕緣阻抗 |
≥5000MΩ |
|
8 |
補償溫度范圍 |
-10~40℃ |
|
9 |
適用溫度范圍 |
-30~70℃ |
|
10 |
安全過載 |
150％F.S |
|
11 |
極限載荷 |
300%F.S |
|
12 |
材質 |
不銹鋼 |
|
13 |
激勵電壓 |
10V(DC) |
|
14 |
密封等級 |
IP68 |
|
15 |
電纜 |
3m |
|
16 |
接線方式 |
紅……Exc+（輸入正） 黑……Exc-（輸入負） 綠……Sig+（輸出正） 白……Sig-（輸出負） |
點擊圖片查看原圖
