一、產品說明

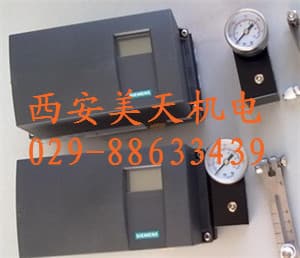

      JPF200智能型電氣閥門定位器， 采用全數字化運算和操作， 適用于直行程或角行程的氣動執行機構。動作方式有單作用或雙作用式。本定位器屬兩線制儀表，提供 PID 調節功能，可作為一臺就地調節器和定位器一體的高智能控制裝置。定位器由輸入信號 4~20mA 進行控制，PID 控制由+24VDC 供電輸出與變送器串聯回路運行。同時它除完成將調節器輸出的電流信號轉換成驅動調節閥的主要功能外，還具
有按照工作時閥桿摩擦力，抵消被調介質壓力變化而引起的不平衡力，從而使閥門開度對應于調節器輸出的控制信號來實現正確定位。支持 HART 通訊協議。

二、主要特點和功能
1）本定位器內部全數字化控制，具有可靠性高、穩定性好、體積小、重量輕等優點。
2）調試方便快捷，無需任何工具，只需按動定位器界面上幾個按鈕，即可完成調試。
3）功能設置簡單，調校時可對正/反作用方式、閥開/關類型、輸出特性、直行程或角行程等進行直接設置。
4）智能化控制，對閥門介質波動、行程超值、執行器泄漏等可做出判斷分析、報警、閥門優化。
三、 技術參數
型 號
作用形式 單作用 雙作用
輸入信號 4-20mADC
最低電流信號 3.0mA（標準型） ，3.8mA(HART)
氣源輸入壓力 1.4-7Kgf/cm2(0.14-0.7MPa)
行程 10-150mm 0-60° 0-90°
阻抗 普通 325Ω/20Madc,HART340/20mADC
電源接口 G1/2, NPT1/2（選項）
氣源接口 Rc1/4, NPT1/4(選項)
防護等級 IP65
